主軸搖擺式加工中心SD3050-ZYB-BT40(升級款)

日期:01-11    屬于:AC主軸搖擺式加工中心
特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。
主軸搖擺式加工中心SD3050-ZYB-BT40(升級款)

規

深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:pjhx.net
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網:www.sdskcnc.cn

  • 機器簡介:
  1. SD3050-ZYB-BT40是專門為客戶量身定做的大型3米主軸搖擺式加工中心;天軌式機構;運動方式為Y軸工作臺前后移動,X軸機頭左右移動,Z軸主軸上下移動,B軸搖擺頭±90·旋轉。
  2. RTCP刀尖跟隨功能,可完成五軸四聯動加工。
  3. 特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、切割、擴孔、打孔、攻絲等加工。
        4、另可加裝第四旋轉軸。

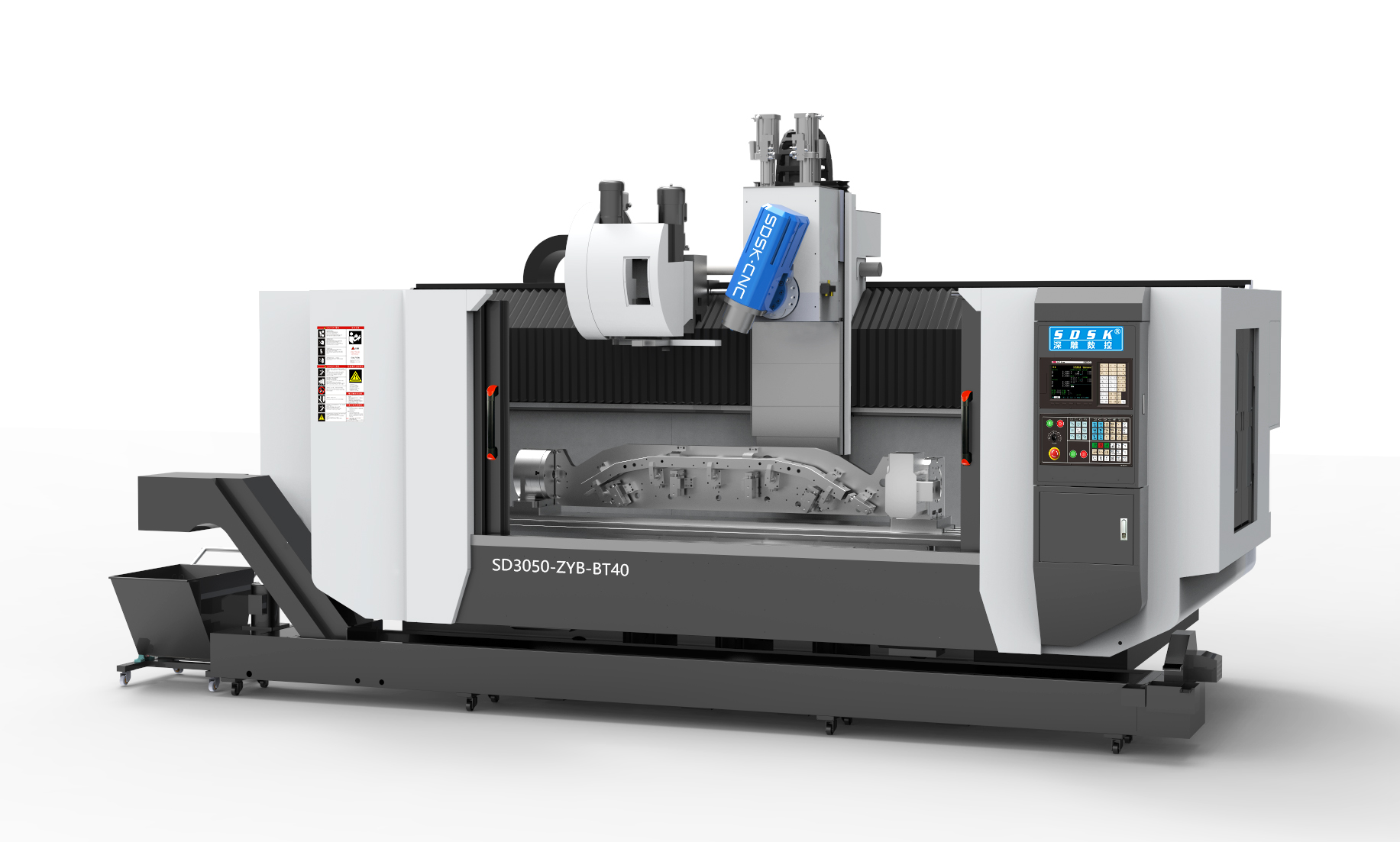

(圖片類似,以實物為準)

二、機器主要配置清單(單位:mm)
規      數量 原產地
三菱數控系統(M80A4)10.4寸彩屏;(A包含刀尖點控制)
X伺服電機HG303S
Y軸伺服電機HG453S;
Z軸伺服電機HG303BS
主軸驅動15KW;
全套 日本
大悅B軸搖擺頭±130·旋角,速比1:30 1 臺灣
XYZ軸用 臺灣上銀/銀泰  級滾珠直線導軌 (XYZ35)、(或同等級品牌) 全套 臺灣
XYZ軸用 臺灣TBI  精密研磨級滾珠絲桿(X50、YZ40)、(或同等級品牌) 全套 臺灣
大悅電主軸BT40-150-545-1800015KW,氣動換刀,帶編碼器 1 臺灣
24位圓盤刀庫 (岡田) 1 臺灣
鑄鐵床身(HT300) 1 自制
鑄鐵機械零配件(HT300) 1 自制
配電柜空調恒溫系統(雷德)、(或同等級品牌) 1 東莞
施耐德電氣配件施耐德 1 德國
進口NSK/KOYO  P級角接觸配對軸承、(或同等級品牌) 全套 日本
主軸冷機 (雷德) 1 東莞
電子手輪(深圳精雕 1 自制
對刀儀(深圳精雕 1 自制
X軸配三防布風琴罩(Y/Z軸可申縮鋼板罩) 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
噴水裝置 1 自制
水泵750W(斯納爾) 1 常州
機床附件 1 深圳
BT40刀柄/配大小全套縮咀(三合) 5 深圳
鏈板式自動排渣機 1 自制
三、技術規格參數表:(單位:mm)
機型 SD3050-ZYB-BT40
工作臺尺寸 3000*500  (T型槽M16)
主軸鼻端至工作臺面 最高1000~最低300
圓盤刀庫工作臺面 最低850
X軸行程 3030
Y軸行程 530
Z軸行程 700
主軸搖頭轉至±90·X兩主軸鼻端最大距離 2500 左右
X/Y/Z最快移動速度 X35米/分鐘
Y48米/分鐘
Z48米/分鐘
B軸搖擺頭 ±90·旋角
B定位精度 ±8
B重復定位精度 ±5
最大加工速度 12米/分鐘
伺服系統 交流伺服
系統分辨率 0.001
三軸垂直度 0.015mm
整機定位精度 ±0.02mm
局布定位精度 300±0.01mm
重復定位精度 0.005mm
主軸數 1
主軸額定功率 15KW
主軸扭 34.5N.m
主軸轉速 18000rpm/min
圓盤刀庫(隨機頭移動) 24
換刀方式 自動
夾持刀柄 BT40
刀具長度最大 250mm
刀具直徑最大 80mm
對刀方式 自動
臺面承受負荷 2000Kg
額定電壓 380V/50HZ
整機最大功率 32KW左右
整機重量 9500Kg左右

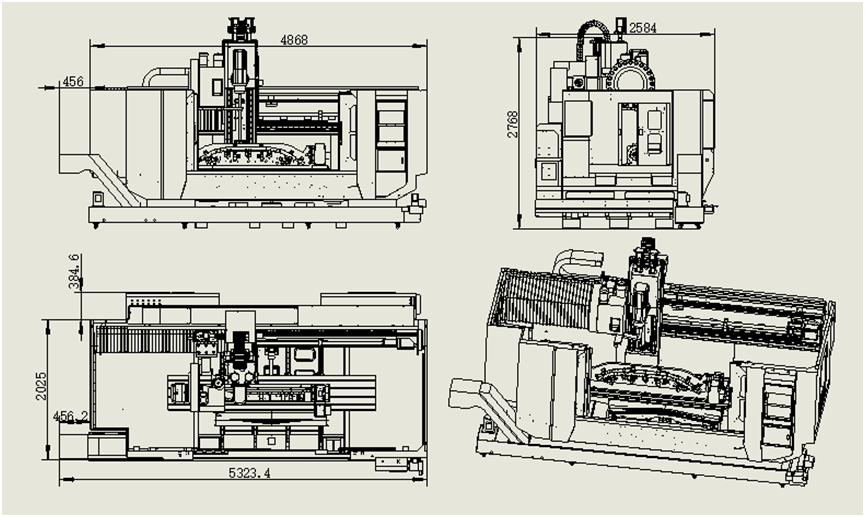

外型尺寸(長*寬*高) 4868*2750*3300左右(增加排渣機長+500)
四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 電主軸BT40 12. 剛性攻牙功能
3. 自動潤滑系統 13. 配電柜空調
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄5個(扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M16馬鐵
8. 主軸吹氣裝置 18. 6寸批士一臺
9. 傳輸線 19. 鎖咀  ER32(4-20)  1套
10. 半封閉式護罩 20. 護罩
五、機器環境及硬件設施要求;
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
