| 序號 | 規 格 說 明 | 數量 | 原產地 |
|
|
新代數控系統-全閉環 | 1套 | 臺灣 |
|
|
XYZ軸配1.0KW新代伺服電機，Z帶抱闡 | 各1套 | 臺灣 |
|
|
新代變頻器 | 1個 | 臺灣 |
|
|
XYZ軸配光珊尺（精度等級0.1um） | 3套 | 長春 |
|
|
鑄鐵工作臺尺寸：X向600，Y向500，厚度50 (帶T槽) | 1套 | 自制 |
|
|
大理石機身，大理石橫梁 | 1套 | 山東 |
|
|
鑄鐵機械配件 | 全套 | 自制 |
|
|
XYZ軸用 臺灣上銀/銀泰精密級直線導軌(XYZ20) | 全套 | 臺灣 |
|
|
XYZ軸用 臺灣上銀/銀泰精密級滾珠絲桿(XY2510/Z2005) | 1套 | 臺灣 |
|
|
施耐德電氣配件 | 1批 | 德國 |
|
|
永磁同步電主軸 (型號HSKE32-100-36000）4.5KW，帶編碼器，氣動換刀 | 1個 | 深圳 |
|
|
配雙排直排18位刀庫 | 1套 | 自制 |
|
|
電箱恒溫器 | 1個 | 東莞 |
|
|
進口NSK/KOYO P4級角接觸配對軸承 | 全套 | 日本 |
|
|
主軸水冷機 | 1臺 | 東莞 |
|
|
電子手輪 | 1套 | 自制 |
|
|
X/Y/Z軸配三防布風琴罩/Y軸不銹鋼防水罩 | 各1套 | 自制 |
|
|
X/Y/Z軸配塑料拖鏈 | 各1套 | 東莞 |
|
|
自動潤滑油泵 | 1套 | 東莞 |
|
|
氣過濾器 | 2套 | 浙江 |
|
|
噴水裝置 | 1套 | 自制 |
|
|
水泵 | 1個 | 常州 |
|
|
對刀儀 | 1個 | 深圳 |
|
|
HSKE32刀柄(配大小全套縮咀) | 2個 | 臺灣 |
|
|
機床附件 | 1套 | 深圳 |

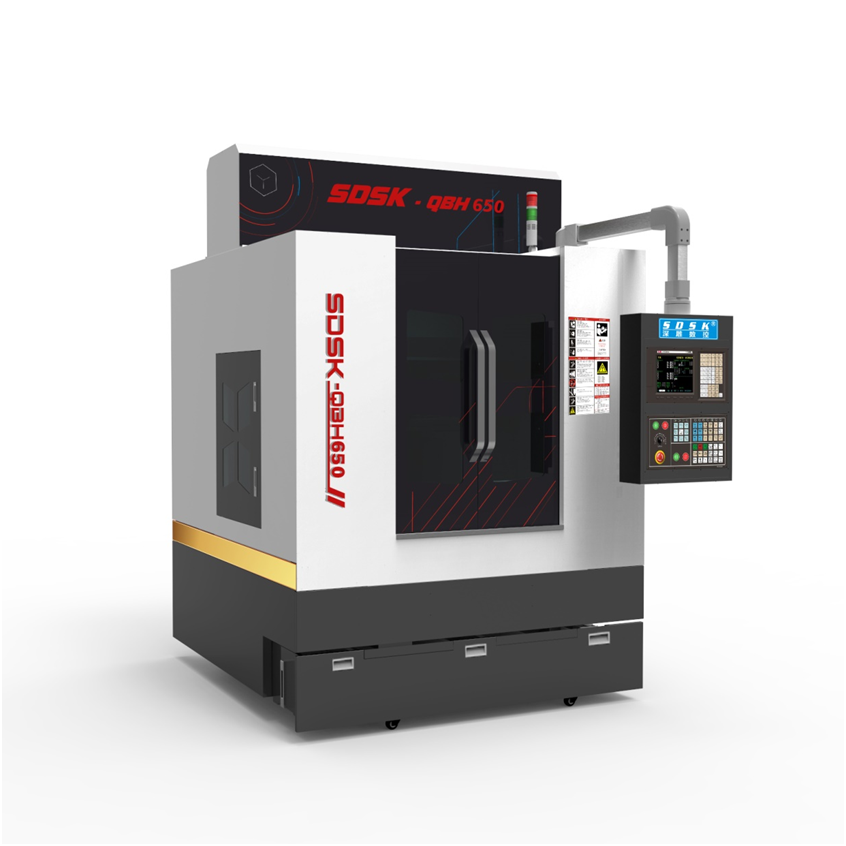

| 機型 | SDSK-QBH650-HSKE32 |
| 外型尺寸 | 長1850*寬1700*高2200 左右 |
| 工作臺尺寸XY | 600*500 (T型槽M10) |
| 龍門寬度 | 680 |
| 主軸鼻端至臺面 | 最高360～最低60 |
| X/Y/Z行程 | X﹕600 Y﹕500 Z﹕300 |
| 最大快移速度XYZ | X﹕30米/分鐘 Y﹕30米/分鐘 Z：15米/分鐘 |
| 最大加工速度 | 12米/分鐘 |
| 控制系統 | 臺灣數控系統-全閉環 |
| 輪廓控制方式(XYZ) | 全閉環 |
| 伺服系統 | 交流伺服 |
| 系統分辨率 | 0.001 |
| 三軸垂直度 | 0.01mm |
| 加工精度 | ±0.008mm |
| XYZ軸切割精度 | ±0.008mm |
| XYZ定位精度 | ±0.005mm |
| 重復定位精度 | 0.004mm |
| 主軸數 | 1個 |
| 電主軸額定功率 | 4.5KW |
| 電主軸額定扭矩(S7) | 4.5N.m |
| 雙排直排刀庫 | 18位 |
| 換刀方式 | 自動 |
| 主軸轉速 | 36000rpm/min |
| 夾持刀柄 | HSKE32 |
| 對刀方式 | 自動 |
| 臺面承受負荷 | 300Kg |
| 額定電壓 | 380V/50HZ |
| 整機最大功率 | 10KW |
| 整機重量 | 2500Kg左右 |
| 1. | 控制器 | 11. | 機械、電氣、操作說明書1本 |
| 2. | 電主軸HSKE32-100-36000 | 12. | 剛性攻牙功能 |
| 3. | 自動潤滑系統 | 13. | 電氣箱熱交換器 |
| 4. | 地基可調墊塊 | 14. | 《操作說明書》《程序說明書》《使用說明書》 |
| 5. | 工具箱 | 15. | HSK-E32刀柄2個（扳手） |
| 6. | 工作燈 | 16. | HSK-E32鎖刀座1個 |
| 7. | 警示燈 | 17. | M10馬鐵1套 |
| 8. | 主軸吹氣裝置 | 18. | |
| 9. | 傳輸線 | 19. | 鎖咀 （4-10） 1套 |
| 10. | 全封閉式護罩 | 20. | 護罩 |
| 序號 | 環境項目 | 項目要求標準 |
| 1. | 電源要求 | AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內 |
| 2. | 空氣壓縮機 | 使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min |
| 3. | 真空壓力 | ≥0.6 mpa |
| 4. | 空氣干燥機 | 必須有空氣干燥機，帶自動排水功能 |
| 5. | 環境噪音/振動 | ≤75dba |
| 6. | 地面要求 | 地面要求平整，穩固，最高點與最低點相差不超過 5mm |
| 7. | 環境濕度 | 建議 45%-65% |
| 8. | 氣體水分含量 | 無水分 |
