雙頭雙通道型材加工中心SD4550V7S-2-BT30-技術規格書

日期:04-07    屬于:公司新聞
雙頭雙通道型材加工中心-技術規
SD4550V7S-2-BT30


深圳市精雕數控設備有限公司
地址:深圳市光明區公明街道辦西田社區第三工業區29、30、31棟
電話:0755-29423909、0755-29588251
手機:13924586646 周先生(微信同號)
抖音號:SDSK20211688
郵箱:sz_jdsk@163.com
公司官網:pjhx.net
鋁型材加工中心官網:www.szjdsk.cn
新能源汽車配件網:www.sdskcnc.cn

一、機器簡介:
1、SD4550V7S-2-BT30機型系列是專門為客戶量身定做的大型高速雙頭雙通道型材加工中心相當于2臺機器同用1數控系統1套床身;雙頭可同時加工2個不一樣的工件也可雙頭同時加工一樣的工件;Y1Y2可同時前后運動也可單獨前后運動,X1X2軸機頭可同時左右運動也可單獨左右運,Z1Z2軸主軸可同時上下運動也可單獨上下運動;加工超長工件時可前后工件錯開位置同時加工,實現一臺兩用的功能。
2、天軌式結構,工作臺固定不動,調試簡單便捷,運動機構設計在橫梁頂部輕巧便捷方便清理。
3、特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
4、可另加第四旋轉軸、側銑頭、探頭功能。

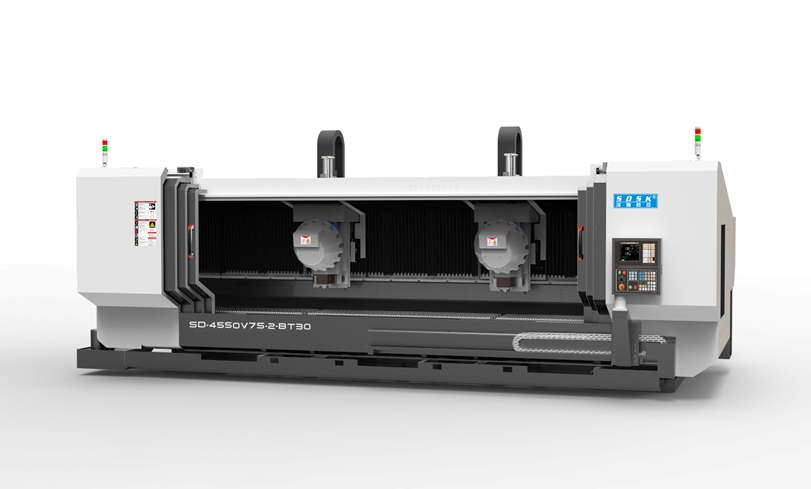

(圖片僅為參考,以實物為準)

二、機器主要配置清單(單位:mm)
規      數量 原產地
新代數控系統(220MB-5) 全套 臺灣
新代5.9-11KW-20000主軸電機 2 臺灣
新代伺服電機X1X2-AM35(5.5KW)Y1Y2-AM28(5.9KW)、Z1Z2-AM11(2.4KW)Z帶抱閘 2 臺灣
X1X2/Y1Y2/Z1Z2軸用臺灣TBI精密(X5020,Y4020Z3216)滾珠絲桿、(或同等級品牌) 全套 臺灣
X1X2/Y1Y2/Z1Z2軸用臺灣上銀/銀泰或同等級品牌 精密級直線導軌(XZ35mm滾珠,Y35mm滾柱)、(或同等級品牌) 全套 臺灣
臺灣大悅直聯式短鼻主軸BT30/100/20000rpm (配油壓打刀缸) 2 臺灣
2*16位飛碟式刀庫(岡田) (或同等級品牌) 2 臺灣
床身2X2Y2Z軸全鑄鐵、要配件為鑄鐵機械零配件(HT300);
復合型機床底座《發明專利證書》專利號:ZL202210807456.3
全套 自制
配電柜恒溫系統(雷德) 1 東莞
施耐德電氣配件施耐德 1 天津
進口KOYO /TBI  P級角接觸配對軸承、(或同等級品牌) 全套 臺灣
主軸冷機 (雷德) 1 東莞
電子手輪(昱普) 1 廣州
對刀儀(深圳精雕 1 自制
X/Y/Z軸配風琴罩 1 自制
X/Y/Z軸配塑料拖鏈(鼎泰) 1 東莞
自動潤滑油泵(寶騰) 1 東莞
空氣過濾器(日本雷曼 M107-A空氣過濾器) 2 浙江
噴水裝置 2 自制
氣槍、水槍 1 浙江
水泵750W(斯納爾) 2 常州
機床附件 1 深圳
鏈板排渣機(可另選) 自制
自動雙開門(可另選) 自制
三、設備主要技術參數:(單位:mm)
機型 SD4550V7S-2-BT30
外型尺寸 標機:長6480寬3570高3000左右(增加排渣機長+1500)
工作臺尺寸 X4000*Y500TM16
主軸鼻端至臺面 最高650~最低200
飛碟式刀庫工作臺面 最低540
X1X2/Y1Y2/Z1Z2行程 X1:3500、X2:3500(可按客戶要求定制)
Y1:500、Y2:500(可按客戶要求定制成600)
Z1:350、Z2:350
最大空走速度XYZ X35m/min
Y48m/min
Z48m/min
最大加工速度 12m/min
伺服系統 交流伺服
系統分辨率 0.002
三軸垂直度 0.015mm
整機定位精度 士0.02mm
局布定位精度 300 mm內±0.01mm
重復定位精度 0.005mm
主軸數 2
主軸伺服驅動功率 5.9~11KW/個
主軸伺服扭矩 11~22N.m
主軸轉速 20000rpm/min
夾持刀柄 BT30
飛碟式刀庫 2*16T
換刀方式 自動
對刀方式 自動
臺面承受負荷 2000Kg
額定電壓 380V/50HZ
整機最大功率 42KW
整機重量 11000Kg左右

四、主機標準配置及附件送配件:
1. 控制器 11. 機械、電氣、操作說明書1本
2. 直結式短鼻主軸BT30/100/20000 12. 剛性攻牙功能
3. 自動潤滑系統 13. 配電柜恒溫空調系統
4. 地基可調墊塊 14. 《操作說明書》《程序說明書》《使用說明書》
5. 工具箱 15. 刀柄10個(含拉釘、扳手)
6. 工作燈 16. 鎖刀座
7. 警示燈 17.  M14馬鐵
8. 主軸吹氣裝置 18. 6寸批士2臺
9. 傳輸線 19. 鎖咀  ER25(4-12)  1套
10. 半封閉式護罩 20. 護罩

五、機器環境及硬件設施要求
序號 環境項目 項目要求標準
1. 電源要求 AC380V4P50-60Hz,空氣開關 100A,電源電壓波動范圍 380V±10%以內
2. 空氣壓縮機 使用螺桿式壓縮機,儲氣罐,三級過濾,≥0.55Mpa,流量≥100L/min
3. 真空壓力 ≥0.6 mpa
4. 空氣干燥機 必須有空氣干燥機,帶自動排水功能
5. 環境噪音/振動 ≤75dba
6. 地面要求 地面要求平整,穩固,最高點與最低點相差不超過 5mm
7. 環境濕度 建議 45%-65%
8. 氣體水分含量 無水分
